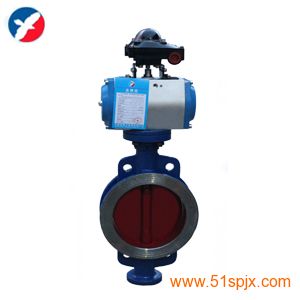

氣動對夾通風蝶閥

	產品型號：
	產品品牌：
	產品價格：	1000元/套
	所 在 地：	浙江 溫州市
	發布日期：	2025-11-07

詳細說明

D671W-1C 氣動對夾通風蝶閥產品簡介：

         氣動對夾通風蝶閥在化工、建材、電站、玻璃等行業中的通風、環保工程的含塵冷風或熱風氣體管道中，作為氣體介質調節流量或切斷裝置
       1、采用中線式碟板與短結構鋼板焊接的新型結構形式設計制造的，結構緊湊、重量輕、便于安裝、流阻小、流通量大，避免高溫膨脹的影響，操作輕便
　　2、內無連桿、螺栓等、工作可靠、使用壽命長。可以多工位安裝，不受介質流向影響

一、D671W-1C 氣動對夾通風蝶閥用途：
          氣動對夾通風蝶閥是一種非密閉型蝶閥，廣泛適用于建材、冶金、礦山、電力等生產過程種介質溫度≤300℃公稱壓力為0.1Mpa的管道上，用以連通、啟閉或調節介質量。

二、D671W-1C 氣動對夾通風蝶閥結構特點：
       氣動對夾通風蝶閥系采用中線式碟板與短結構鋼板焊接的新型結構形式設計制造的，結構緊湊、重量輕、便于安裝、流阻小、流通量大，避免高溫膨脹的影響，操作輕便。體內無連桿、螺栓等、工作可靠、使用壽命長�？梢远喙の话惭b，不受介質流向影響。

D671W-1C 氣動對夾通風蝶閥主要設計標準

設計標準

GB/T2238-1989

法蘭連接尺寸

GB/T9113.1-2000；GB/T9115.1-2000；JB78

結構長度

GB/T12221-1989

壓力試驗

GB/T13927-2000；JB/T9092-1999

D671W-1C 氣動對夾通風蝶閥執行器技術參數

執行器型號

GT、AT、AW系列單雙作用氣動執行器

供氣壓力

0.4～0.7MPa

氣源接口

G1/4"、G1/8"、G3/8"、G1/2"

環境溫度

-30～+70℃

作用形式

單作用執行機構、雙作用執行機構

可配附件

定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
