產品型號： | Z6s41H |
| 產品品牌： | 精衛 | |
| 產品價格： | 2000元/套 | |
| 所 在 地： | 浙江 溫州市 | |
| 發布日期： | 2025-10-23 | |
 |
||
詳細說明

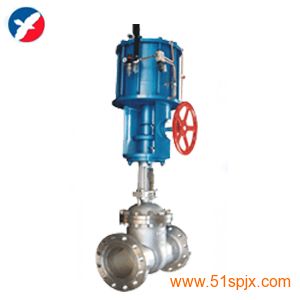

Z6s41H氣動帶手動閘閥產品介紹：
氣動帶手動閘閥具有氣動執行機構和手動及其保護機構的低支架閘閥。氣動閘閥由于采用雙層氣缸結構，與單氣缸式氣動閘閥相比，提升力增大了一倍。閥門具備緩沖機構，能有效地減速輕了關閉閥門時，活塞下行沖擊而造成的閥板車密封面和閥體密封面的磨損，也能避免閘板卡死的現象。
Z6s41H氣動帶手動閘閥執行標準：
設計依據
GB標準
ANSI標準
設計標準
GB/12237
ANSIB16.34
結構 長度
法蘭 連接
GB/12221
ANSIB16.10
連接法蘭尺寸
GB/9113、IB/T79
ANSIB16.5
試驗和檢驗
IB/T9002
API598
Z6s41H氣動帶手動閘閥主要零件材質：
序號
零件名稱
材質
C
P
R
1
閥體
WCB
ZG1Cr18Ni9Ti
ZG1Cr18Ni12Mo2Ti
2
螺帽
35
1Cr18Ni9Ti
1Cr18Ni12Mo2Ti
3
螺栓
35
1Cr18Ni9Ti
1Cr18Ni12Mo2Ti
4
閘板
WCB
ZG1Cr18Ni9Ti
ZG1Cr18Ni12Mo2Ti
5
閥桿
1Cr13
1Cr18Ni9Ti
1Cr18Ni12Mo2Ti
6
墊片
柔性石墨+不銹鋼
柔性石墨+不銹鋼
柔性石墨+不銹鋼
7
閥蓋
WCB
ZG1Cr18Ni9Ti
ZG1Cr18Ni12Mo2Ti
8
螺帽
35
1Cr18Ni9T
1Cr18Ni12Mo2Ti
9
吊環螺栓
35
1Cr18Ni9T
1Cr18Ni12Mo2Ti
10
螺帽
35
1Cr18Ni9T
1Cr18Ni12Mo2Ti
11
螺栓
35
1Cr18Ni9T
1Cr18Ni12Mo2Ti
12
填料
柔性石墨
柔性石墨
柔性石墨
13
填料壓套
WCB
1Cr18Ni9T
1Cr18Ni12Mo2Ti
14
填料壓板
WCB
1Cr18Ni9T
1Cr18Ni12Mo2Ti
15
螺帽
35
1Cr18Ni9T
1Cr18Ni12Mo2Ti
Z6s41H氣動帶手動閘閥主要連接尺寸：
