產品型號： | QGF-300 |
| 產品品牌： | 中吉 | |
| 產品價格： | 面議 | |
| 所 在 地： | 江蘇 蘇州市 | |
| 發布日期： | 2025-11-07 | |
 |
||
詳細說明

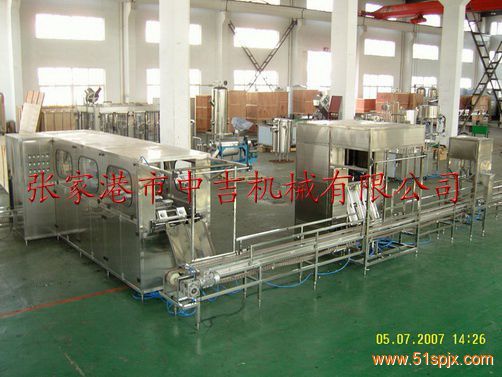

大桶裝水生產設備
一、項 目 描 述
額定產量：300桶/小時（5加侖）
產 品：5加侖桶裝飲用水
適用瓶型：5加侖大桶
耗水量：灌裝水約6T/小時，沖洗水約1.0T/小時，共計7T/小時。
沖瓶介質：堿水（加熱）、二氧化氯、成品水（可根據用戶需求而定）
灌裝方式：壓力灌裝
輸送方式：動力輸送
二、桶裝水灌裝工藝流程
空桶輸送-自動拔蓋(或者是半自動刷桶拔蓋機)- 自動外刷（或者是半自動刷桶拔蓋機-自動上桶（或者是手工上桶）-清洗消毒→灌裝→封蓋 -燈檢-熱收縮膜機-滿桶輸送
三、生產線主要設備技術描述
（一）全自動拔蓋機
BJ-BG型百吉系列全自動拔蓋機是專供5加侖桶裝飲用水桶裝生產線的配套生產設備,特 別適宜回收桶清洗前自動拔蓋，顯著提高了勞動效率，更大程度的減少了人工拔蓋的二次污染并降低了作業人員的勞動強度。整體采用優質不銹鋼制作，耐腐蝕，易 清洗。氣路原件采用臺灣亞德克產品。該機結構緊湊，工作效率高且穩定可靠，自動化程度高，是機電氣三位一體的全自動桶裝生產線配套設備。
主要技術參數
1.拔蓋頭數：1 具體按用戶需求配
2. 拔蓋能力：100-600桶/小時具體按用戶需求配
3.氣源：壓力0.6~0.8Mpa，用氣量0.5m3/h
4.結構型式：氣缸動作
5.外型尺寸：450×450×1800mm
（二）自動外桶清洗機
外 桶清洗機由不銹鋼機架、封板（不銹鋼）、主旋轉毛刷、毛刷調速電機、撥輪調速電機、桶底部旋轉毛刷、撥輪結構、沖洗水泵、噴淋室等組成。整體采用優質不銹 鋼制作，耐腐蝕，易清洗。主要?dú)饴吩捎门_灣亞德克產品，該機結構緊湊，工作效率高且穩定可靠，自動化程度高，操作簡單。
主要技術參數：
毛刷調速電機；0.37kw
撥輪調速電機：0.37kw
沖洗水泵：0.37kw
外型尺寸：1620×920×1600mm
總功率:1.11kw
進水管直徑: Ф32mm
（三）QGF-300型桶裝線
本機采用自動上桶系統,節省人力，減少生產的兩次污染。
本機采用優質SUS304不 銹鋼制作，耐腐蝕，易清洗。主要有機架、水箱、管道、水泵、氣缸、傳動、電器等組成，完成空桶沖洗，灌裝、壓蓋等動作，通過多道沖洗工序，定量灌裝，整機 所有動作電腦控制，實現穩定的沖洗效果，精確的灌裝容量，本機設備自動理蓋送蓋系統，出現故障會自動報警。主要電氣原件均采用日本歐姆龍產品，氣路原件采 用進口臺灣亞德克產品，操作簡單，性能穩定，自動化程度高，是機電氣三位一體的全自動桶裝設備。
主要技術參數
型號：QGF-300
灌裝頭數：2
自動上桶: 2 排具體按用戶需求配
工作工位：18個具體按用戶需求配
外型尺寸 ：3400*1400（直線部分1000）*1600（L型）
6．生產能力：300桶/小時
7．主機功率：4KW
8．沖洗過程工序：第一道第二道：消毒液沖洗；第三道第四道：回用水；第四第五道：純凈水沖洗；第六道：滴干；第八道：下桶； （或者根據客戶需求而定）
9．氣源：壓力0.6Mp，用氣量0.8m3/h
10.氣動原件：臺灣亞德客，電氣原件：日本歐姆龍
（四）燈檢裝置
DL型燈檢箱，為目測桶內外物體照明用，檢查桶內外的雜物。燈檢箱采用不銹鋼保護外罩，光線照度舒適適合，既符合國家衛生標準，又可清楚檢查桶內外的雜質、缺陷及顆粒物等。
功率：0.08 kw
電壓：單相220V
外形尺寸：600×200×350mm
（五）熱收縮膜機
熱收縮機是由蒸汽發生器和收縮通道組成，把水源接入蒸汽發生器，加熱后產生蒸汽，經燈檢合格的滿水桶套上塑套后，通過蒸氣通道即使塑套熱收縮成形。
蒸汽發生器功率：3kw
蒸汽發生器外形尺寸：500×450×1300mm
收縮通道尺寸：500×200×150mm
（六） 輸送系統
外形尺寸：寬300高480
鏈板：ABS工程塑料
功率：0.37kw
電源：三相380V,50HZ
