產品型號： | D71X-10P |
| 產品品牌： | ||
| 產品價格： | 面議 | |
| 所 在 地： | 浙江 溫州市 | |
| 發布日期： | 2025-11-15 | |
 |
||
詳細說明

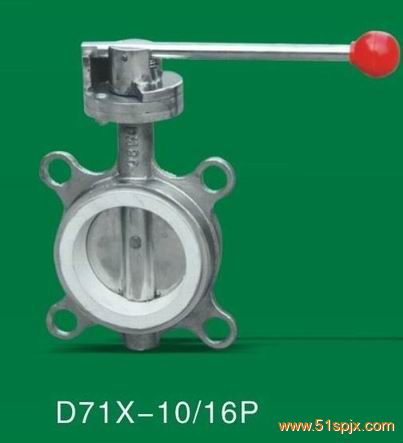

D71X-10P手動對夾式不銹鋼蝶閥
概述：
產品應用于食品、啤酒、制藥、飲料、化妝品等工業領域。
特點：
1、本閥采用雙偏心結構，具有越關越緊的密封功能，密封性能可靠。
2、密封副材料選用不銹鋼和丁腈耐油橡膠配對，使用壽命長。
3、橡膠密封圈即可位于閥體上，也可以位于蝶板上，可適用不同特點的介質，供用戶選擇。4、蝶板采用框架結構，強度高，過流面積大，流阻小。
5、整體烤漆、能有效地防止銹蝕且只要更換密封閥座密封材料，就可使用于不同介質。
6、本閥具有雙向密封功能，安裝時不受介質流向的控制，也不受空間位置的影響，可在任何方向安裝。
7、本閥結構獨特，操作靈活，省力，方便
參數：
閥門材料：鑄鐵、碳鋼、不銹鋼
密封材料：乙丙橡膠(EPDM)-40～+125℃丁腈橡膠（NBR）-20～+82℃硅橡膠（SI）-70～+150℃ 氟橡膠（FPM）-23～+150℃氟丁橡膠（CR）0～+80℃ 聚四氟乙烯塑料（PTFE）+10～+150℃
法蘭連接尺寸： GB/T17241.6-98，GB9115-88
結構長度： GB2221-89；
壓力試驗： GB?T13927-92；
適用介質：淡水、污水、海水、空氣、蒸汽、食品、藥品、各種油類、酸類、堿類、鹽類等。
尺寸：單位（mm）
DN L H HO A B 0.6MPa 1.0MPa 1.6MPa
DO n-d DO n-d DO n-d
50 43 63 235 270 110 110 4-14 125 4-18 125 4-18
65 46 70 250 270 110 130 4-14 145 4-18 145 4-18
80 46 83 275 270 110 150 4-18 160 8-18 160 8-18
100 52 105 316 270 110 170 4-18 180 8-18 180 8-18
125 56 115 340 310 110 200 8-18 210 8-18 210 8-18
150 56 137 376 310 110 225 8-18 240 8-22 240 8-22
200 60 164 430 353 150 280 8-18 295 8-22 295 8-22
250 68 206 499 353 150 335 12-18 350 12-22 355 12-26
