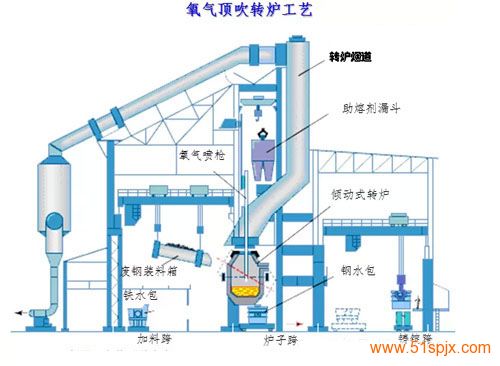

新型煉鋼轉爐一次干法除塵技術
新型煉鋼轉爐一次煙氣（煤氣）高溫干法除塵凈化技術（專利號：ZL.2013.2.0516721.9專利發明人：楊慧斌）是我們自主研發的在行業內獨創的領先技術，其獨創性在于除塵達到國家要求的排放標準外，還能回收轉爐煤氣的高溫余熱。
技術創新亮點：
1、把傳統的噴霧冷卻塔改造成汽化冷卻“高溫換熱降塵塔”回收煤氣余熱，同時重力沉降除塵。
2、高溫膜過濾除塵沒有火花放電，避免了轉爐煤氣遇到火花爆炸的隱患；
3、高溫膜過濾除塵設有汽化冷卻骨架梁，在除塵過濾的同時回收轉爐煤氣里的余熱；
4、高溫膜過濾除塵后的高溫轉爐凈煤氣再用“凈煤氣換熱冷卻塔”回收轉爐煤氣里的余熱；
5、 通過“高溫換熱降塵塔”“汽化冷卻骨架梁”“凈煤氣換熱冷卻塔”對轉爐煤氣進行余熱回收，比傳統除塵工藝多回收蒸汽50～70kg/t鋼；
6、系統運行阻力是傳統濕法除塵系統的1/3，一次風機電機耗電降低2/3,純干法回收粉塵，除塵灰利用價值高。
該技術經過我公司數年的研發，并經過在鋼鐵廠的中試，證明其排放能滿足國家標準，不用進行污水處理，同時還能回收2.5MPa的飽和蒸汽，減排節能效果明顯，轉爐煉鋼一次除塵與傳統濕法比較可降低成本10～15元/噸。高溫凈化后的煤氣余熱轉化成的蒸汽，用于發電、制冷、供熱、工藝用汽等，經濟效益顯著，改變了傳統的轉爐傳統干法除塵和濕法除塵工藝，轉爐除塵采用該工藝能滿足國家要求的減排標準并能同時回收余熱，為企業節能減排。我公司研發的高溫干法除塵技術，除塵工藝可靠、沒有爆炸危險，其節能經濟效益顯著，不用處理污泥，粉塵回收利用率高。該技術國內創新，世界首創。
100t轉爐濕法LT電除塵法、YN高溫膜法技術經濟指標比較
1、100t轉爐一次除塵干法濕法用水指標
序號 分類 YN干法高溫膜法 LT干法
電除塵 濕法
塔文 備注
1 系統循環水量 18 36 840 干法除塵節省補充水量
20-9=11（m3/h）
2、系統循環水量840-18
=822m3/h；
1.1 高溫霧冷器耗水量 10 20 40
1.2 煤氣冷卻器耗水量 8 16 0
1.3 一文、二文沖洗水量 0 0 800
2 汽化冷卻 16 8 8
3 系統補充水量 9 18 20
3.1 水處理后污泥帶水量 1 2 4
3.2 煙氣（煤氣）帶走水量 8 16 16
2、100t轉爐一次除塵干法濕法耗電指標（kw）
序號 分 類
（kw） YN干法高溫膜法 LT干法
電除塵 濕法
塔文 備注
1 一次除塵風機功率 800 800 2200 干法除塵比傳統濕法除塵小時節約2470-850=1620kW
2 輔助配套功率，LT變壓整流耗電 50 250 50
3 水處理設施功率 0 0 220
4 合計功率（kw） 850 1050 2470
3、100t轉爐一次除塵干法濕法技術經濟指標
序號 分類 YN干法高溫膜法 LT干法
電除塵 濕法
塔文 備注
1 系統運行阻力（kPa） 10 9 30 環境效益經濟效益顯著
濕法除塵有污泥處理系統投資
2 凈煤氣含塵濃度（mg/ Nm3） 20 20 120
3 多回收蒸汽t/h.爐 15 0 0
4 投資（萬元） 2200 2500 1690
4.1 除塵工藝設備 1900 2100 500
4.2 三電設備與控制 300 400 250
4.3 除塵風機房 0 0 100
4.4 水處理設施土建 0 0 440
4.5 水處理設施 0 0 425
50t轉爐濕法LT電除塵法、YN高溫膜法技術經濟指標比較
1、50t轉爐一次除塵干法濕法耗電指標（kw）
序號 分 項
YN干法高溫膜法（kw） LT電除塵（kw） 濕法塔文（kw） 備注
1 一次除塵風機功率 450 450 1200 節電1470-450=1020kW
按照風機高速運行時間60%計算
1020÷100×60%
=6.12kW/t鋼
2 輔助配套功率，LT變壓整流耗電 0 250 50
3 水處理設施功率 0 0 220
4 合計功率（kw） 450 700 1470
2、50t轉爐一次除塵干法濕法用水指標
序號 分類 YN干法高溫膜法 LT
電除塵 濕法
塔文 備注
1 系統循環水量 9 18 420 干法除塵節省補充水量
12-4=8（m3/h）
2、系統循環水量420-9
=411m3/h；
1.1 高溫霧冷器耗水量 5 10 0
1.2 煤氣冷卻器耗水量 4 8 0
1.3 一文、二文沖洗水量 0 0 420
2 汽化冷卻 8 0 0
3 系統補充水量 4.5 9 14
3.1 灰塵或污泥帶水量 0.5 1 2
3.2 煙氣（煤氣）帶走水量 4 8 12
3、50t轉爐一次除塵干法濕法技術經濟指標
序號 分類 YN干法高溫膜法 LT
電除塵 濕法
塔文 備注
1 系統運行阻力（kPa） 10 9 30 環境效益經濟效益顯著
濕法除塵有污泥處理系統投資
2 凈煤氣含塵濃度（mg/ Nm3） 20 20 120
3 多回收蒸汽t/h.爐 7.5 0 0
4 投資（萬元） 1400 1500 1015
4.1 除塵工藝設備 1100 1150 100
4.2 三電設備與控制 300 350 150
4.3 除塵風機房 0 0 100
4.4 水處理設施土建 0 0 340
4.5 水處理設施 0 0 325
