詳細說明

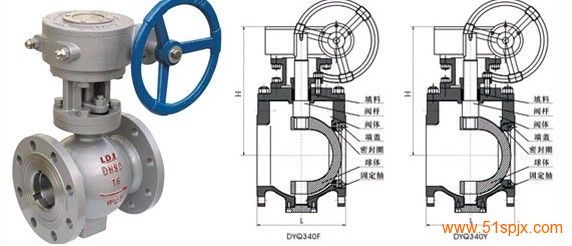

DYQ340H上裝式偏心半球閥的工作原理如下：
A、開啟過程：
1、在關閉位置，球體受閥桿的機械施壓作用，緊壓在閥座上。
2、當逆時針轉動手輪時，閥桿則反向運動，其底部角形平面使球體脫開閥座。
3、閥桿繼續提升，并與閥桿螺旋槽內的導銷相互作用，使球體開始無摩擦地旋轉。
4、直至到全開位置，閥桿提升到極限位置，球體旋轉到全開位置。
B、關閉過程：
1、關閉時，順時針旋轉手輪，閥桿開始下降并使球體離開閥座開始旋轉。
2、繼續旋轉手輪，閥桿受到嵌于其上螺旋槽內的導銷的作用，使閥桿和球體同時旋轉90°。
3、快要關閉時，球體已在與閥座無接觸的情況下旋轉了90°。
4、手輪轉動的最后幾圈，閥桿底部的角形平面機械地楔向壓迫球體，使其緊密地壓在閥座上，達到完全密封。
DYQ340H上裝式偏心半球閥的產品特點：
1、壓力損失小
2、耐顆粒磨損
3、自動補償密封可靠
4、適合高流速質介
5、壽命長開關輕松
6、維修方便
DYQ340H上裝式偏心半球閥的執行標準：
1、設計和制造：GB/T12237-2007;/API?6D/API?608
2、檢驗和試驗：GB/T13927-2008;/API?598?
3、法蘭連接：GB/T9113.1-2000;/ASME?B16.5?JB/T79.1~4-1994
4、結構長度：JD-2004;GB/T12221-2005?ASME?B16.10
DYQ340H上裝式偏心半球閥參數性能：
公稱壓力（Mpa） 0.6 1.0 1.6 2.5 4.0
公稱通經（mm） 40－1600 40－1600 40－1200 40－600 40－600
密封試驗壓力（Mpa） 0.66 1.1 1.76 2.75 4.4
殼體試驗壓力（Mpa） 0.9 1.5 2.4 3.75 6.0
適用溫度（℃） －29～300、－29～425、－29～540
適用介質 清水、海水、污水、酸堿等液體、料漿、蒸汽、燃氣、油類
驅動方式 手動、電動、氣動
連接形式 法蘭連接、對夾連接
安裝方式 立式安裝、臥式安裝
DYQ340H上裝式偏心半球閥的連接尺寸：
公稱壓力PN（MPa） 公稱通徑DN（mm） 尺寸（mm）
L D D1 D2 D6 b f Z-фd
法蘭
法蘭標準JB/T79.1-94
?
閥門結構長度
GB12221-89
1.6Mpa 40 125 145 110 85 - 16 3 4-18
50 140 160 125 100 - 16 3 4-18
65 178 180 145 120 - 18 3 4-18
80 190 195 160 135 - 20 3 8-18
100 200 215 180 155 - 20 3 8-18
