WSL1000G液位變送器高溫液位計

放大圖片	產品型號：	WSL1000G
	產品品牌：	維沙拉
	當前價格：	1元/臺
	最小起訂：	1臺
	供貨總量：	99
	所在地：	福建廈門市
	發布時間：	2025-11-15 20:58

	查看更多其它設備供應信息

廈門維沙拉儀器儀表有限公司

聯系人：鄭工女士((經理))

電話：0592-18001396783

手機：18001396783

傳真：-

地址：廈門市火炬高新區光業樓

郵編：361006

網址：http://m.cx1133.com/zma1122/

E-mail：1269983169@qq.com

詳細信息

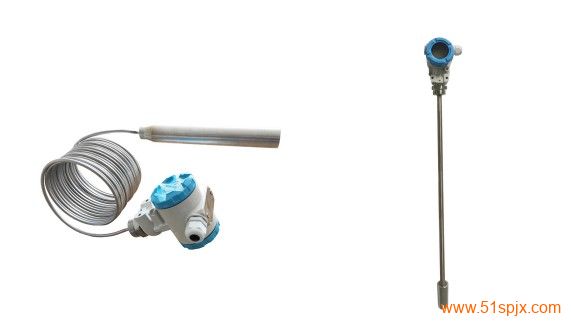

WSL1000G液位變送器高溫液位計
一、概況
    WSL1000G系列液位變送器高溫液位計選用著名的美國NovaSensor公司高精度、高穩定性擴散硅壓力敏感芯片，通過高可靠性的放大電路，將被測液體的液位信號轉換成4～20mADC、RS485、HART、0～10mADC或0～5VDC等標準電信號。高質量的傳感器、精湛的封裝技術以及完善的裝配工藝確保了該產品的優異質量和性能。本產品分一體式高溫產品可以抵御多種高溫液體，能夠最大限度地滿足客戶的需要。
    WSL1000G系列液位變送器產品分普通型和本質安全防爆型兩種型式，防爆型產品能應用于各種惡劣及危險場所。

二、特點與應用

特點應用
高精度、高穩定性、高可靠性工業現場液位測量與控制
結構精巧、安裝便捷水文測量與監控
可直接投入液體中測量液位水庫大壩水位測量
一體式、使用方便船舶及航海系統
分體式、便于固定安裝和調校城市及供水系統
電纜型、防腐型、鎧裝型循環水及污水處理系統
防雷擊、防射頻干擾
反向極性保護及限流保護
本質安全防爆
表19

三、性能指標

測量介質各種高溫液體
輕微腐蝕帶高溫的液體
量程范圍 0～0.5m至0～170m(參見選型表)
過載壓力最大量程的2倍
輸出信號 DC 4～20mA（兩線制）,RS485
DC 0～10mAX或DC 0～5V（三線制）
工作電壓 DC 14～36V (4～20mA或0～10mA)
DC 12～36V (0～5V)
標準DC 24V±5%，紋波小于1％
工作溫度 -20～350℃
貯存溫度 -40～125℃
負載電阻（4～20mA）：其中：U為電源電壓，RD 為電纜內阻
(0～10mA)： R≤1kΩ
(0～5V) ： R≥500Ω表20
四、技術指標
精    度：±0.2%、±0.5%、±1.0%（詳見選型指南）
零點偏差：不超過輸出量程的±0.5%(一體式產品，分體式產品零點可調整)
零點和量程調節： ±20%(分體式可調整，一體式產品不可調)
量程調節：最小量程至最大量程間任意調整(分體式產品，一體式產品量程不可調)
電源影響：小于輸出量程的0.01%/V
負載影響：可忽略不計
溫度影響： ±1.5%FS（0.25級）、±3.0%FS（0.50級）、±5.0%FS（1.0級）。(相對于25℃，補償溫度： 0～70℃)
穩定性：±0.25%FS/1年

五、結構指標
膜片材料： 316L不銹鋼膜片(普通型及鎧裝型) 、陶瓷膜片(防腐型)
殼體材料： 1Cr18Ni9Ti(普通型及鎧裝型)、聚四氟乙烯(防腐型)
引出線：雙層耐磨防水通氣電纜(電纜線輸出一體式結構)
           或Φ6外徑不銹鋼鎧裝管(鎧裝型分體式結構)
           或Φ7.5外徑聚四氟乙烯軟管(防腐型分體式結構)
接線盒：鋁合金表面噴塑處理(一體式結構)
電子倉：鋁合金電子外殼(分體式結構)
指示表： 0%～100%線性指示(模擬表、僅分體式產品)、3-1/2LCD數字顯示(數顯表、僅分體式產品)
防爆標志： ExiaⅡCT5
防護等級： IP6 8

六、選型

WSL1000G 液位變送器
代碼測量范圍精度
最小測量范圍最大測量范圍
01 0-0.5m 0-1.0m ±1.0%、±0.5%
02 0-1.0m 0-3.5m ±0.5%
03 0-3.5m 0-10m ±0.2%
04 0-10m 0-20m ±0.2%
05 0-20m 0-70m ±0.2%
06 0-70m 0-170m ±0.2%
代碼輸出方式
M1 4-20mA
M2 0-10V
M3 RS485通訊
代碼結構形式
W 無防水安裝表頭
B 帶防水安裝表頭無顯示
X 液晶顯示表頭
代碼支座形式（僅分體式產品）
Z1 3-Ф11安裝孔；安裝孔分布圓Ф70；厚10.5mm
Z2 4-Ф14安裝孔；安裝孔分布圓Ф90；厚16mm
代碼引接方式
C1 鎧裝型（最大量程20m，管長限20米內）
C2 輕微防腐型（最大量程10m，管長限10米內）
代碼附加功能
F 法蘭安裝(尺寸自定義)
L 螺紋安裝常規M20*1.5，
Z 安裝螺紋（客戶自定義）
I 本安型ExiaIICT5
² 特別提示：室外安裝使用，注意雷擊影響。
