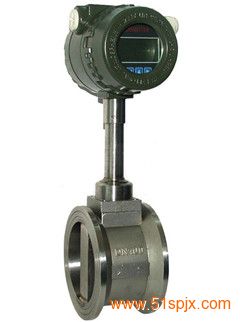

溫度補償渦街流量計

放大圖片	產品型號：	LUGB
	產品品牌：	源淼盛
	當前價格：	1000
	最小起訂：	1
	供貨總量：	10000
	所在地：	河北衡水市
	發布時間：	2025-11-18 08:37

	查看更多食品計量設備供應信息

河北源淼盛電子科技有限公司

聯系人：師薛緣先生((經理))

電話：0318-8538393

手機：18231833325

傳真：0318-8088878

地址：桃城區中心街36號

郵編：053000

網址：http://m.cx1133.com/hssm888/

E-mail：1242722519@qq.com

詳細信息

一、概述
      溫度補償渦街流量計是速度式流量計的一種，它以卡門渦街理論為基礎，采用壓電晶體檢測流體通過管道內三角柱時所產生的漩渦頻率，從而測量出流體的流量。
     該儀表采用先進的差動技術，配合隔離、屏蔽、濾波等措施，克服了同類產品抗震性差、小信號數據紊亂等問題，并采用了獨特的傳感器封裝技術和防護措施，保證了產品的可靠性。本產品可電池供電一體式顯示用于方便查看數據的環境，并配備4-20MA數據傳輸功能，為用戶提供多樣式選擇。（儀表現場顯示，溫度、流量、密度。）
二、工作原理
    溫度補償渦街流量計是由設計在流場中的旋渦發生體、檢測探頭及相應的電子線路等組成。當流體流經旋渦發生體時，它的兩側就形成了交替變化的兩排旋渦，這種旋渦被稱為卡門渦街。斯特羅哈爾在卡門渦街理論的基礎上又提出了卡門渦街的頻率與流體的流速成正比，并給出了頻率與流速的關系式：
   f = St V/d
式中:  f 渦街發生頻率（Hz）
    V 旋渦發生體兩側介質的平均流速（m/s ）
St 斯特羅哈爾系數（常數）
d  三角柱的寬度
    這些交替變化的旋渦就形成了一系列交替變化的負壓力，該壓力作用在檢測探頭上，便產生一系列交變電信號，經過前置放大器轉換、整形、放大處理后，輸出與旋渦同步成正比的脈沖頻率與溫度采集密度換算轉換器進行流量（質量流量）轉換。

三、儀表特點與用途
  特點:
  ·無可動部件，長期穩定，結構簡單便于安裝和維護；
  ·采用消擾電路和抗振動傳感頭，具有一定抗環境振動性能；
  ·采用超低功耗單片微機技術，1節3.2V10AH鋰電池可使用5年以上；
  ·由軟件對儀表系數非線性進行修正，提高測量精度；
  ·壓力損失小，量程范圍寬；
  ·采用EEPROM對累積流量進行掉電保護，保護時間大于10年；

用途:
    溫度補償渦街流量計可廣泛用于大、中、小型各種管道給排水、工業循環、污水處理，油類及化學試劑以及壓縮空氣、天然氣、飽和蒸汽與過熱蒸汽及各種介質流量的計量。

三、技術參數
公稱通經（mm）
15，20，25，32，40，50，65，80，100，125，150，200，250，300，350，400
儀表材質
304不銹鋼  316不銹鋼
公稱壓力（Mpa）
PN1.6Mpa；PN2.5Mpa； PN4.0Mpa
被測介質溫度（℃）
－40～+280℃ ；－40～+350℃
環境條件
溫度－10～+55℃，相對濕度5％～90％，大氣壓力86～106Kpa
精度等級
液體：示值的±0.5
氣體或蒸汽：示值的±1.0
量程比
1:10；1:15
阻力損失系數
Cd<2.6
輸出信號
脈沖輸出：脈沖頻率信號0.1 ~ 3000Hz 低電平≤1V 高電平≥6V
電流輸出：兩線制4 ~ 20mADC電流信號
供電電源
脈沖輸出：+12VDC
電流輸出：+24VDC
電池供電型：3.6V鋰電池
信號傳輸線
脈沖信號:3×0.3（三線制）
電流信號:2×0.3（二線制）
傳輸距離
≤500m
信號線接口
內螺紋M20×1.5
防爆等級
ExdIIBT6或ExiaIICT4
防護等級
IP65  IP67
通訊接口：RS485、RS232
通訊協議：HART
允許振動加速度
1.0g
如果您覺得描述資料不夠齊全，請聯系我們獲取詳細資料。
