氣動通風蝶閥

放大圖片	產品型號：
	產品品牌：	精衛
	當前價格：	1000元/套
	最小起訂：	1套
	供貨總量：	1000
	所在地：	浙江溫州市
	發布時間：	2025-09-19 08:02

	查看更多水處理設備供應信息

永嘉縣精衛泵閥有限公司.

聯系人：潘威女士((銷售))

電話：0577-67318096

手機：13868874884

傳真：0577-67318097

地址：浙江省溫州市永嘉縣甌北鎮林浦路66號第三幢

郵編：325105

網址：http://m.cx1133.com/zjjwbfww/

E-mail：zjjwbf@163.com

詳細信息

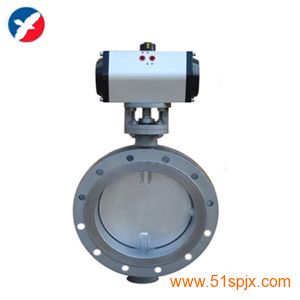

    D641W-1C氣動通風蝶閥簡介
           氣動通風蝶閥采用與閥體相同材料加工成密封圈，采用電或氣動傳動。其適用溫度隨閥體選材而定，公稱壓力≤0.6MPa,一般適用于工業、冶金、環保等管道作通風調節介質流量之用。其主要特點為：
1、設計新穎、合理、結構獨特，重量輕，啟閉迅速。
2、操力矩小，操作方便，省力靈巧。
3、采用適應的材料以滿足低、中、高不同介質溫度其及腐蝕性介質等。

D641W-1C氣動通風蝶閥采用標準

設計標準:GB/T12238-1989 JB/T8692-1998
法蘭連接尺寸:GB/T9115.1-2000
結構長度 h:GB/T12221-1989
壓力試驗:GB/T13927-1992;JB/T9092-1999
D641W-1C氣動通風蝶閥附件的選項
根據不同控制和要求可選擇下列附件：
切斷型附件：單電控電磁閥、雙電控電磁閥、限位開關回訊器。
調節型附件：電氣定位器、氣動定位器、電氣轉換器。
氣源處理附件：空氣過濾減壓閥、氣源處理三聯件。
手動機構：HVSD手操機構

D641W-1C氣動通風蝶閥執行機構

采用GT或AT系列氣動執行器，有雙作用式和單作用式(彈簧復位)，齒輪傳動，安全可靠；大口徑閥門采用AW氣動執行器拔叉式傳動，結構合理，輸出扭矩大，有雙作用式和單作用式。
1、齒輪式雙活塞，輸出力矩大，體積小。
2、GT/AT氣動執行器選用鋁合金材料，重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、GT/AT氣動執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度。

D641W-1C氣動通風蝶閥主要技術參數

公稱通徑 DN(mm) 50～2000
公稱壓力 PN(MPa) 0.05 0.25 0.6
試驗壓力強度試驗 0.075 0.375 0.9
密封試驗 ≤1.5%泄漏量
適用介質煤氣、含塵氣體、煙道氣等。
適用溫度 ≦425℃
D641W-1C氣動通風蝶閥主要零件的材質

零件名稱材料
閥體鑄鋼、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼等特殊材料
蝶板鑄鋼、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼等特殊材料
密封圈與閥體相同
閥桿碳鋼、2Cr13、不銹鋼、鉻鎳鉬鈦鋼
填料氟塑料、柔性石墨
D641W-1C氣動通風蝶閥外形尺寸

公稱通徑
毫米結構長度
(標準值) 外形尺寸
(參考值)                  連接尺寸(標準值) 氣動執行器型號
            0.05MPa和0.25MPa
DN 英寸 L H H1 D D1 D2 Z-d A W
100 4 120 105 -- 210 170 144 4-18 140 70 GTD63
125 5 120 120 -- 240 200 174 8-18 140 70 GTD63
150 6 120 132 -- 265 225 199 8-18 186 91 GTD83
200 8 140 160 -- 320 280 254 8-18 186 91 GTD83
250 10 140 187 -- 375 335 309 12-18 186 91 GTD110
300 12 170 220 -- 440 395 363 12-22 254 120 GTD110
350 14 170 245 -- 490 445 413 12-22 254 120 GTD110
400 16 190 270 -- 540 495 463 16-22 254 120 GTD110
450 18 190 297 -- 595 550 518 16-22 296 137 GTD127
500 20 190 322 -- 645 600 568 20-22 296 137 GTD127
600 24 210 377 -- 755 705 667 20-26 296 137 GTD127
700 28 210 430 -- 860 810 772 24-26 384 173 GTD160
800 32 210 487 -- 975 920 878 24-30 384 173 GTD160
900 36 250 537 -- 1075 1020 978 24-30 384 173 GTD160
1000 40 250 587 -- 1175 1120 1078 28-30 501 208 GTD190
1200 48 250 687 -- 1375 1320 1280 32-30 501 208 GTD190
1400 56 300 700 -- 1575 1520 1480 36-30 501 208 GTD190
1600 84 300 895 -- 1790 130 1690 40-30 501 208 GTD190
1800 72 300 995 -- 1990 1930 1880 44-30 1090 230 AW17
2000 80 300 1095 -- 2190 2130 2090 48-30 1090 230 AW17

詳細參數敬請來電咨詢！
