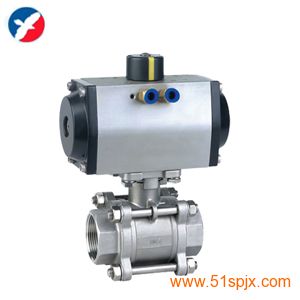

Q611F氣動三片式球閥簡介
氣動三片式球閥及對焊連接球閥適用于PN1.0～4.0MPa，工作溫度-29～180℃(密封圈為增強聚四氟乙烯)或-29～300℃(密封圈為對位聚苯)的各種管路上，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)。選用不同的材質,可分別適用于水、蒸汽、油品、硝酸、醋酸等多種介質。
一、Q611F氣動三片式球閥產品特點
氣動三片式球閥及對焊連接球閥分為整體式(一片式)、兩段式及三段式。閥體鑄造采用臺灣引進的先進工藝，結構合理、造型美觀。閥座采用彈性密封結構，密封可靠，啟閉輕松。閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖出。二片式、三片式球閥連接形式另有對焊(BW)承插焊(SW),并均可帶國際標準ISO支架平臺和鎖定裝置。可設置90°開關定位機構，根據需要加鎖以防止誤操作，驅動方式:手動、電動、氣動
二、Q611F氣動三片式球閥主要連接尺寸及重量
SIZE
1/4"
3/8"
1/2"
3/4"
1"
1-1/4"
1-1/2"
2"
2-1/2"
3"
4"
D
11.6
12.7
15
20
25
32
38
50
65
80
100
L
68
68
72
82
90
112
120
145
185
210
268
H
100
100
130
130
165
165
190
190
250
250
280
E
100
100
130
130
165
165
190
190
250
250
280
三、Q611F氣動三片式球閥主要零件材料
序號NO.
零件名稱
材質
不銹鋼
碳鋼
1
閥體
不銹鋼CF8M
碳鋼WCB
2
密封圈
聚四氟乙烯PTFE
聚四氟乙烯PTFE
3
閥蓋
不銹鋼CF8M
碳鋼WCB
4
球體
不銹鋼SS316
不銹鋼SS304
5
閥桿
不銹鋼SS316
不銹鋼SS316
6
螺母
不銹鋼SS304
FCD45
7
墊圈
不銹鋼SS304
FCD45
8
手柄套
塑料
塑料
9
手柄
不銹鋼SS304
不銹鋼SS304
10
閥桿螺母
不銹鋼SS304
B7
11
墊圈
不銹鋼SS304
不銹鋼SS304
12
填料壓蓋螺母
不銹鋼SS304
FCD45
13
填料
聚四氟乙烯PTFE
聚四氟乙烯PTFE
14
止推墊圈
聚四氟乙烯PTFE
聚四氟乙烯PTFE
15
填料
聚四氟乙烯PTFE
聚四氟乙烯PTFE
16
螺栓
不銹鋼SS304
B8
