產品型號： | EJA438W-EASG42FA-AB04-92EA |
| 產品品牌： | EJA | |
| 產品價格： | 面議 | |
| 所 在 地： | 浙江 溫州市 | |
| 發布日期： | 2025-11-16 | |
 |
||
詳細說明

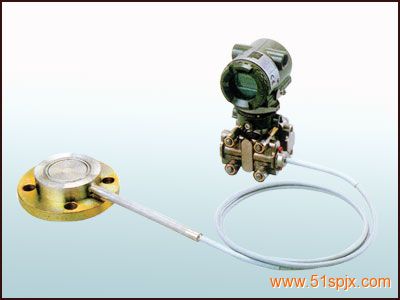

EJA438W/EJA438N隔膜式壓力變送器
1.產品簡介：
密封隔膜是用于防止管道中的介質直接進入差壓變送器里的壓力傳感器組件中，它與變送 器之間是靠注滿流體的毛細管連接起來的。EJA438W、EJA438N隔膜密封式壓力變送器用來測 量氣體、液體和蒸汽的壓力，然后將其轉變成4-20mADC的電流信號輸出。EJA438W、 EJA438N也可以通過BRAIN手操器或CENTUM CS/μXL或羅斯蒙特HART 375手操器相互通訊，通過它們 進行設定和監控等。
應 用 類 型 型 號 膜 盒 量程(MPa) 最大工作壓力
壓力（隔膜密封式） 凸膜片 EJA438N A 0.06-3 基于法蘭規格
B 0.46-7
平膜片 EJA438W A 0.06-3
B 0.46-14
2.產品選型一覽表
基本規格代碼： EJA438N-DASJ12DA-AB01-92NN
第1項：輸出信號 -D 4-20mA DC/BRAIN協議數字通訊
-E 4-20mA DC/HART協議數字通訊
-F FF現場總線通訊
第2項：測量量程（膜盒） A 0.06-3MPa(0.6-30kgf/cm2)
B 0.46-7MPa(4.6-70kgf/cm2)
第3項：接液件材質 S [隔膜]JIS SUS316L [管子]JIS SUS316L [其它]JIS SUS316
第4項：法蘭規格 J1 JIS 10K
J2 JIS 20K
J4 JIS 40K
A1 ANSI 150
A2 ANSI 300
P1 JPI 150
P2 JPI 300
D2 DIN PN10/16
D4 DIN PN25/40
G2 GB PN10/16
G4 GB PN25/40
G6 GB PN100
第5項：隔膜凸出長度（X2） 2 X2=50mm
4 X2=100mm
6 X2=150mm
第6項：法蘭尺寸/材質 D 80mm(3")/JIS S25C
E 80mm(3")/JIS SUS304
F 80mm(3")/JIS SUS316
第7項：螺栓和螺母材質 A JIS SCM435
B JIS SUS630
第8項：充灌液 -A 一般用(硅油) 接液溫度-10-250℃ 環境溫度-10-60℃
-B 一般用(硅油) 接液溫度-30-180℃ 環境溫度-15-60℃
第9項： B 一直為B
第10項：毛細管長度 01 毛細管長度1米
02 毛細管長度2米
03 毛細管長度3米
04 毛細管長度4米
05 毛細管長度5米
第11項：安裝方式 -9 水平配管連接，左邊高壓毛細管從前部引出
第12項：電氣接口 0 G1/2內螺紋，一個電氣接口
2 1/2NPT內螺紋，二個電氣接口，無盲塞
3 Pg13.5內螺紋，二個電氣接口，無盲塞
4 M20內螺紋，二個電氣接口，無盲塞
5 G1/2內螺紋，二個電氣接口，一個盲塞
7 1/2NPT內螺紋，二個電氣接口，一個盲塞
8 Pg13.5內螺紋，二個電氣接口，一個盲塞
9 M20內螺紋，二個電氣接口，一個盲塞
第13項：內藏顯示表 D 數字顯示表
E 帶測量范圍設定按鈕的數字顯示表
N
第14項：安裝托架 A JIS SECC 2"管安裝（平托形）
B JIS SUS304 2"管安裝（平托形）
N
選型舉例：
EJA438W-DASG42FA-AB05-92DA、EJA438W-DASG42FA-AB04-92DA
EJA438W-DASG42FA-AB05-92EA、EJA438W-DASG42FA-AB04-92EA
EJA438W-DASG44FA-AB05-92DA、EJA438W-DASG44FA-AB04-92DA
EJA438W-DASG44FA-AB05-92EA、EJA438W-DASG44FA-AB04-92EA
EJA438W-DASG46FA-AB05-92DA、EJA438W-DASG46FA-AB04-92DA
EJA438W-DASG46FA-AB05-92EA、EJA438W-DASG46FA-AB04-92EA
EJA438W-EASG42FA-AB05-92DA、EJA438W-EASG42FA-AB04-92DA
EJA438W-EASG42FA-AB05-92EA、EJA438W-EASG42FA-AB04-92EA
EJA438W-EASG44FA-AB05-92DA、EJA438W-EASG44FA-AB04-92DA
EJA438W-EASG44FA-AB05-92EA、EJA438W-EASG44FA-AB04-92EA
EJA438W-EASG46FA-AB05-92DA、EJA438W-EASG46FA-AB04-92DA
EJA438W-EASG46FA-AB05-92EA、EJA438W-EASG46FA-AB04-92EA
